通風管道加工設備有哪些？下面我們?yōu)榇蠹医榻B一下
。
1
、送料設備：電動送料架，自動將通風管道板料輸送至風管生產線上
。
2、壓筋
、較平設備：較平壓筋機
，該設備是對板料加工前的調整較平和壓筋過程，防止產生廢料
。
3
、咬口設備：液壓剪角機，該設備是對板料進行四個角的剪角工作
，為下面的共板法蘭成型工作作出準備
。
4、切斷功能
；該功能將板料從卷料脫離
，進行下一步加工。
5
、輸送設備：風管生產線配套滾料筒和輸送板
，將壓筋完和剪角完的板料進行輸送，去完成下面的共板法蘭成型工作
。
6
、共板法蘭設備：共板法蘭機和雙機聯動共板法蘭機，主要功能是將完成準備工作的板料進行共板法蘭成型工作
，先是使用共板法蘭機將板料一頭進行共板法蘭成型
，然后再是雙機聯動共板法蘭機將板料兩邊進行共板法蘭成型工作。
7
、折彎成型設備：液壓折彎機
，將之前共板法蘭成型后板料進行折彎成型，進行三次折彎成型工作
，板料形成通風管道形狀
。
8、異形件下料設備：

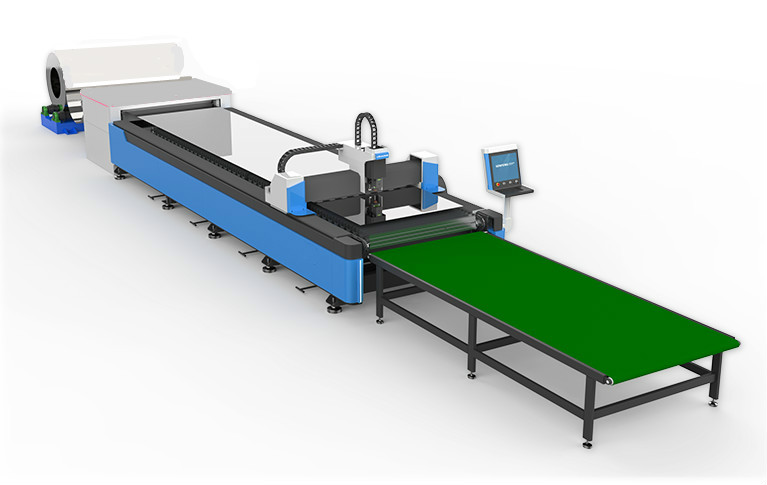

全自動上下料風管激光切割機
特點：
1. 本設備自帶卷材上料、校平、壓筋、切斷功能，不用另外配置二線，節省單獨剪平板、人工上料工序，并自動按排版圖所需長度送料（無需單獨輸入用料長度），省工省料。
2. 聯合上海交通大學開發的激光自動上料五軸控制軟件，專為風管自動切割定制。傳統激光切割需要選中單個切割代碼切割，切割結束后需再選才能進行切割。我方軟件可實現切割代碼按順序自動跳出，確認后自動上料并切割，切割結束后自動跳出下個切割代碼。
3. 割臺采用多軸旋轉圓盤設計，上料時減少板材和割臺的摩擦，從而減少劃傷。
設備類型 | 空跑速度（米/分鐘） | 切割速度（米/分鐘） |
1000瓦激光切割機 | 60 | 24 |
1500瓦激光切割機 | 60 | 32 |
4. 綜述：本設備加一個人綜合效率等于一條二線加二臺激光加三個工人。
主要配置： |
|
|
|
|
|
序號 | 項目名稱 | 規格 | 單位 | 數量 | 備注 |
1 | 料架 |
| 個 | 1 | 帶2個料盤 |
2 | 校平壓筋機 | 1.25米 | 臺 | 1 | 11軸 |
3 | 承料平臺 | 平臺有效切割尺寸4米*1.5米 | 臺 | 1 | 滾動圓盤切割平臺 ，整機退火處理 |
4 | 激光頭 |
|
| 1 | 瑞士RayTooLs |
5 | 激光器 |
|
| 1 | 創鑫 |
6 | 數控系統（套） |
|
| 1 | 上海交大 |
7 | 伺服電機 |
|
| 3 | 日本松下或日本安川 |
8 | 減速機 |
|
| 3 | 日本新寶 |
9 | 導軌 |
|
| 1 | 臺灣上銀 |
10 | 電磁閥 |
|
| 2 | 臺灣亞德客 |
11 | 單項調節閥 |
|
| 1 | 臺灣亞德客 |
12 | 自動清潔加油系統 |
|
| 3 | 武漢華宇誠數控 |
13 | 繼電器 |
|
| 3 | 日本歐姆龍 |
14 | 變頻器 |
|
| 2 | 臺灣臺達 |
15 | 編碼器 |
|
| 1 | 日本歐姆龍 |
16 | 升降限位 |
|
| 2 | 日本歐姆龍 |
17 | 開關電源 |
|
| 2 | 臺灣明緯 |
18 | 線纜 |
|
| 1 | 上海易初 |
19 | 水冷機組 |
|
| 1 | 漢立 |
20 | 電腦主機 |
|
| 1 | 工控機 |
21 | 液晶顯示屏 |
|
| 1 | 高清觸摸平板 |
22 | 無線鍵盤鼠標 |
|
| 1 | 羅技 |
23 | 定位精度 |
|
|
| 0.02mm |
24 | 1000W切割厚度 |
|
|
| 碳鋼板8mm，不銹鋼4mm |
25 | 1500W切割厚度 |
|
|
| 碳鋼板12mm ，不銹鋼5mm |
?
