，按需定制
有效切割長度：機床軌道長度減去2000mm
伺服驅動電機：日本松下/日本安川 交流伺服雙邊驅動
選 配：可與等離子切割機組和安裝在一臺機床上
產品型號/價格：YCZT-4000數控火焰多頭直條切割機（￥：面議）

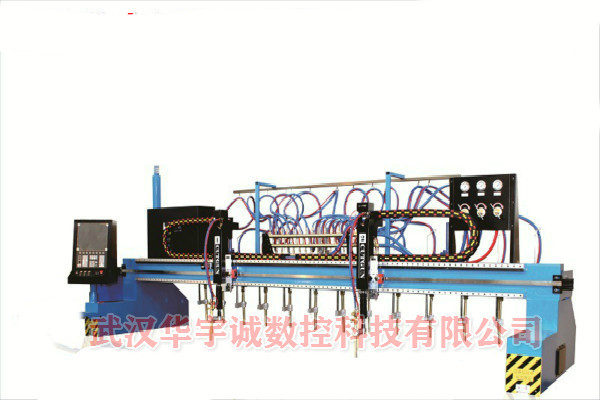

外形如圖所示。該型切割機為龍門式結構 ，控制系統采用新研發數控切割機專用系統（17吋彩色屏幕）
，該型切割機橫向跨度有3m、4m
、5m
、6m等多種規格，均采用雙邊驅動
，可根據用戶要求配置多把割炬
，可配置成異型切割和抽條切割兩用。大大提高了生產效率
，減少了分條時的熱變形.
數控與直條兩用
當需要把一塊鋼板切割成若干個直條時候，可以在數控切割機上配以直條割炬，能一次性把鋼板切割成多個直條
，有效的提高切割效率
，并且能使切割時直條兩側受熱均勻，避免產生較大的熱變形
。
基本配置 | 1、主機規格 | 4000mm |
| 2、導軌長度 | 14000mm |
| 3、數控火焰單割炬 | 2組（一主一副） |
| 4、自動點火 | 1套 |
| 5、氣路管帶裝置 | 1套 |
| 6、縱向驅動方式 | 交流步進電機,齒輪齒條，或選配進口伺服電機 |
| 7、管路傳動方式 | 橫向拖鏈、縱向掛架 |
| 8、火焰切割機氣體 | 氧、乙炔（或氧、丙烷） |
| 9、等離子切割機 | 選配 |
| 10、數控切割機系統 | 武漢華宇誠數控 |
| 11、直條割矩 | 2-11把（選配） |
| 12、驅動系統/電機 | 國產步進或選配進口伺服 |
切割范圍 | 1 、有效切割寬度 | 3200mm |
| 2、有效切割長度 | 12500mm |
切割指標 | 3 、數控火焰切割機厚度 | 6-200mm |
| 4、穿孔切割厚度 | ≤80mm |
機器性能 | 5 、割炬升降距離 | 150-230mm |
| 6 、整機運行速度 | 0-3500mm/min |
| 7、切割誤差 | ≤±0.5mm |
機床參數：
序號 | 項目名稱 | 基本配置 | 高配配置 |
1 | 主機機型 | 雙邊驅動 | 雙邊驅動 |
2 | 龍門機架 | 矩形方管回火噴砂 | 拼焊后回火噴砂 |
3 | 數控系統 | 上海方菱數控系統 | 上海方菱/進口系統 |
4 | 火焰割炬 | 無錫翔征 | 美資捷銳 |
5 | 電磁閥 | CEME | CEME |
6 | 伺服電機 | 國產步進 | 日本松下 |
8 | 減速機 | 蘇州漢弗瑞 | 日本新寶 |
9 | 編程套料軟件 | 武漢智格 | 選配國產或進口 |
10 | 縱 、橫向拖鏈 | 國產 | 韓國肯泰特 |
11 | 繼電器 | 歐姆龍 | 歐姆龍 |
12 | 縱向?qū)к?/span> | U71Mn ，24KG | U71Mn，38KG |
13 | 等離子電源 | 國產/進口等離子電源 | 國產/進口等離子電源 |
數控直條火焰切割機是數控控制 、精密機械傳動和燃氣切割結合的完美體現
。是一種高效，高精度
、高可靠性的熱切割設備
。其配置的機械裝置和燃氣聯合動作，由電腦控制
，可按照圖紙要求以編程的方式切割出各種形狀復雜的零件
。并可選配本公司自行開發的CAD圖形直接轉換成為iSO代碼的軟件，免去了客戶繁瑣的編程工作
。
數控火焰多頭直條切割機主要應用與鋼材市場切割下料、造船廠、鋼結構生產制作單位等等，一般來說如果要求切三個直條，就必須用四把割炬進行切割，同理如果要切割N個直條，就必須配備N+1個割炬，這樣就可以實現切割直條的同時也可以切割異型件。
